閥門振動分析

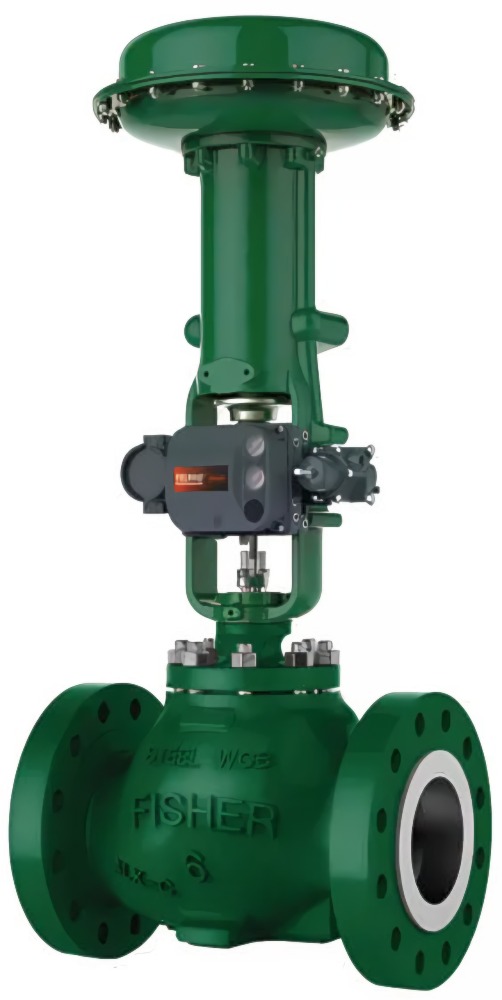

        FISHER 調節閥規格:NPS 6 EWT/CF8M SST/CL15ORF

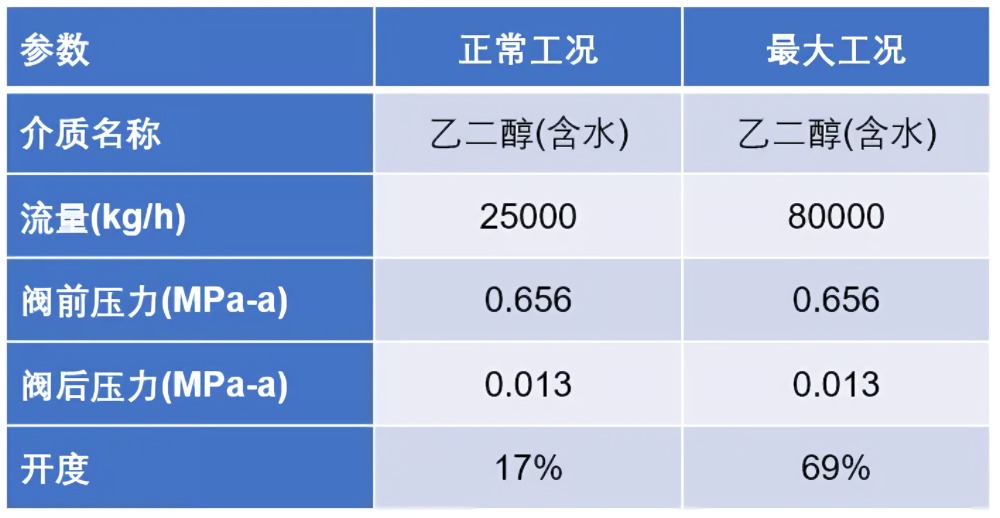

原閥工藝參數及開度:

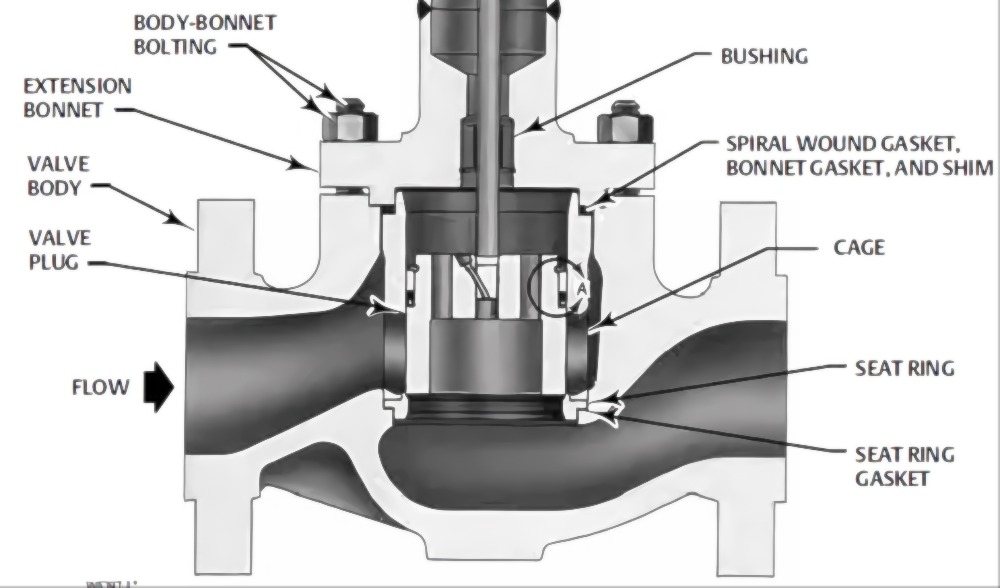

原閥結構如下:

       介質為含水乙二醇,閥后為真空罐，經過此閥減壓會發生解析和閃蒸,產生大量氣體。原閥配置為等百分比閥籠,在開度17%行程范圍內,閥籠開窗部分均比較狹窄，介質流通面積較小;月介質經過閥流向向下(fowdown)，產生的氣體會積聚在閥體底部，不能快速釋放至下游，兩相流介盾造成了閥內件機械振動。
FISHER調節閥改造方案
       根據上述分析，需要解決兩個問題:閥門開度不能太小、介質流向改為向上。FISHER 通過將窗口式閥籠更換為特殊設計的特征化 Whisper 鉆孔閥籠來實現，不僅閥門開度在所需最小流量提升至35%以上，同時介質流向變成了flow up(向上)。鉆孔閥籠設計可以分散介質流束，可以有效地將經過閥門發生解析和閃蒸產生的氣體能量分散消耗，快速釋放兩相流介質至下游管道。
成功改造后帶來的經濟效益
       改造后，流經此調節閥的介質最小流量可精確控制在17000kg/h，此時閥門沒有出現振動，執行機構及控制附件不再損壞。優化調整乙二醇反應精制單元后，將乙二醇產量由1,2萬噸/月降低至1.09萬噸/月,每小時降低乙二醇產量約1.5th。降低乙二醇產量后可以多生產環氧乙烷產品，使裝置產品效益最大化。1.5t/h乙二醇產量可以折算為1.058t/環氧乙烷產量,生產環氧乙烷效益為3500元/噸,乙二醇基本沒有效益，通過此次成功改造，幫助用戶實現每年增加生產效益總計為:8000hx1.058t/hx3500元/t=2962.4萬元。
